Budowa technologii COB, taśmy LED COB - wady i zalety

2023-07-27
Budowa technologii COB, taśmy LED COB - wady i zalety
Budowa technologii COB, taśmy LED COB - wady i zalety

Budowa technologii COB, taśmy LED COB - wady i zalety

Trendy oświetleniowe - efekt linii światła - technologia COB

Budowa diody COB – metoda montażu chip on board

Co oznacza COB? COB (skrót od Chip on Board) - chip LED jest montowany bezpośrednio na płytce drukowanej (PCB) lub matrycy. Chip COB posiada dużą ilość diod znajdujących się na jednej płytce o bardzo małej powierzchni. Na ogół jest ich więcej niż 10 i są one umieszczane pod wspólną warstwą luminoforu. Luminofor to substancja nakładana bezpośrednio na chipy, ułatwiająca w końcowym etapie, zmianę temperatury barwowej oświetlenia. Dla każdej barwy światła luminofor będzie przyjmować inny odcień. COB, w odróżnieniu od technologii DIP czy SMD, pozwala na umieszczenie dużo większej ilości diod na małych podkładach. Niezależnie od tego, jaka ilość diod jest na płytce, COB charakteryzuje się tym, że zawsze będzie występował jeden obwód i dwa złącza. Dzięki temu technologia ta łączy ze sobą niskie zużycie energii i bardzo dużą wydajność.

Mimo, że technologia montażu Chipów LED znana jest już z innych źródeł światła, takich jak np. żarówki, to dla taśm LED jest to wciąż nowość.

Diody LED "Chip on Board" dla elastycznych świateł paskowych – taśm LED, są czasami określane jako flip-chipy. Charakteryzują się one brakiem obudowy i innym sposobem połączenia z PCB (brak obudowy i połączeń). Flip-chipy są również pokrywane jedną wspólną warstwą luminoforu.

Zalety technologii COB na przykładzie taśm LED

Technologia COB nie jest jeszcze dobrze znana i wciąż możemy spotkać oświetlenie z mało estetycznymi „punktami świetlnymi”. Punkty świetlne, nazywane przez niektórych koralikami, wynikają z nieodpowiednio dobranej gęstości taśmy LED i pozostałych elementów składających się na oświetlenie, tj. profilu LED i klosza. Łatwo możemy uniknąć tego problemu, stawiając na taśmy LED o bardzo dużej ilości diod – oparte na technologii COB.

COB to nie tylko brak widocznych punktów świetlnych. Wyeliminowanie elementów, które często zawodziły, tj. połączenia diod SMD z PCB, zwiększa elastyczność taśmy LED. Ze względu na mały rozmiar, prostotę połączenia i równomierny rozkład chipów, praktycznie nie zdarzają się naruszenia poszczególnych segmentów poprzez oderwanie chipów od PCB. Taśmy LED COB mają znacznie szerszy kąt świecenia niż standardowe taśmy SMD. W przypadku taśmy LED o diodach SMD kąt świecenia ogranicza obudowa chipu. W taśmach LED COB luminofor pokrywa on całość taśmy, łącząc ze sobą poszczególne diody. W ten sposób uzyskujemy szeroki kąt świecenia równy 180 stopni (przy SMD kąt ten wynosi jedynie 120 stopni).

Przewagi technologii SMD nad COB

Czy w takim razie taśmy LED SMD mają sens?

Chociaż technologia COB to nowoczesna i doskonale wyglądająca forma oświetleniowa nie zawsze będzie najlepszym wyborem. W przypadku wielu aplikacji, taśmy LED w technologii SMD wciąż posiadają wiele przewag nad COB.

MD (skrót od Surface Mounted Device) - chipy montowane są powierzchniowo. Jest to najbardziej znana i najczęściej wykorzystywana technologia oświetleniowa. Taśmy LED z diodami SMD charakteryzują się lepszą jednolitością barwy niż w COB. Dzieje się tak, ponieważ na rynku nie występują maszyny do binningu taśm LED COB. Ze względu na utrudniony pomiar, w taśmach COB ciężko uzyskać wysoki współczynnik jednolitości barwy. W tym momencie producenci taśm LED nie są w stanie zapewnić 100% spójności kolorów w diodach COB. W taśmach LED COB przeciętna skuteczność świetlna plasuje się na poziomie 80-120 lm/W (zazwyczaj występują w przedziale 5- 6 SDCM). Jeśli więc potrzebujesz wyższej skuteczności świetlnej i większej spójności kolorów, postaw na taśmy LED SMD. Występujące na taśmie LED SMD koraliki nie muszą być przeszkodą. Wystarczy dobrać odpowiednie profile aluminiowe marki Lumines Lighting.

Warto zwrócić także uwagę na moc taśmy LED. Zaleca się, aby w taśmach LED COB moc nie przekraczała 15W /m. Duża ilość chipów na jednym metrze i wyższa moc mogą skutkować skróconą żywotnością taśmy LED.

Zastosowanie technologii COB

Technologia Chip on board to odpowiednie rozwiązanie dla osób ceniących sobie nowoczesny design i podążających za trendem oświetlenia liniowego. Jeśli chcesz w łatwy sposób uzyskać efekt linii światła, a do tego stawiasz na ekologiczne rozwiązania, postaw na taśmy LED COB.

Połączenie chipów LED w jeden układ i pokrycie ich jednolitą warstwą luminoforu umożliwia uzyskania równomiernej linii światła. COB znajdzie zastosowanie w meblarstwie (podświetlenia szafek, półek itd.), nawet jeśli taśma LED nie jest wyeksponowana, a widzimy tylko odbicie światła na innej powierzchni, np. płytkach podłogowych lub ściennych. COB to także doskonały wybór w bardziej skomplikowanych konstrukcjach architektonicznych, takich jak oświetlenie uliczne, oświetlenie budynków, a także oświetlenie mieszkań czy domów.

Pokaż więcej wpisów z Lipiec 2023

Polecane

Taśma LED COB seria PRO 3Y 24V 10W 930

Taśma LED COB seria PRO 3Y 24V 10W 930

306,20 zł / 5 metrów brutto
61,24 zł / m brutto

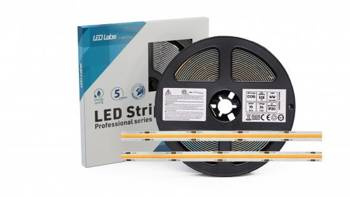

Taśma LED COB seria PRO 3Y 24V 10W 940
